STRUCTURE 構造
地盤と構造～偏心率の小さい建物を目指す～
建物には重量の中心（重心位置）と剛性の中心（剛心＝ 建物の強さの中心）があり、この重心と剛心の差が大きいほど、建物がねじれやすくなります。この差と建物が持つねじれに対する強さを踏まえて、建物のねじれやすさを数値化したものを「偏心率」と呼び、偏心率の数値が大きい建物ほど、地震による影響を受けやすくなります。『ザ・パークハウス板橋大山大楠ノ杜』をはじめ、ザ・パークハウスシリーズでは偏心率が小さく、バランスの良い建物が計画されています。
土地分析に基づいた対策と建物の強度確保
地盤の調査

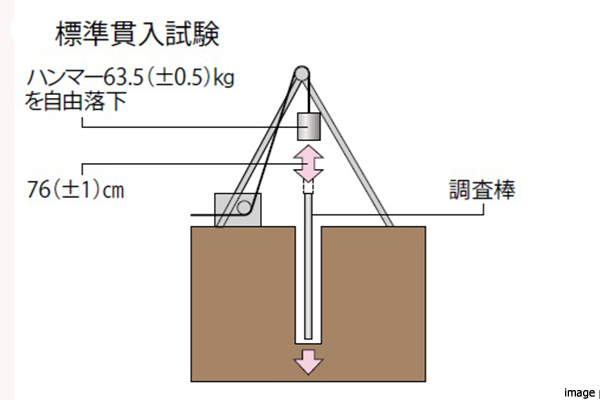

建物に対して適切な基礎方式を決定するため、敷地地盤の土の状況調査（土質試験や標準貫入試験等）が行われます。
※基礎の設計の基本的考え方
基礎は建物の自重（鉛直方向の力）や地震、風等の外力（水平方向の力）を確実に地盤に伝える必要があります。地盤調査の結果から建物に適切な基礎方式を選定します。
※基礎の設計の基本的考え方
基礎は建物の自重（鉛直方向の力）や地震、風等の外力（水平方向の力）を確実に地盤に伝える必要があります。地盤調査の結果から建物に適切な基礎方式を選定します。
基礎の構造方法
基礎方式：杭基礎 支持層の深さ：約27～28m（※）
※標準貫入試験で調整した地盤（支持層）の地盤面からの深さを表します。

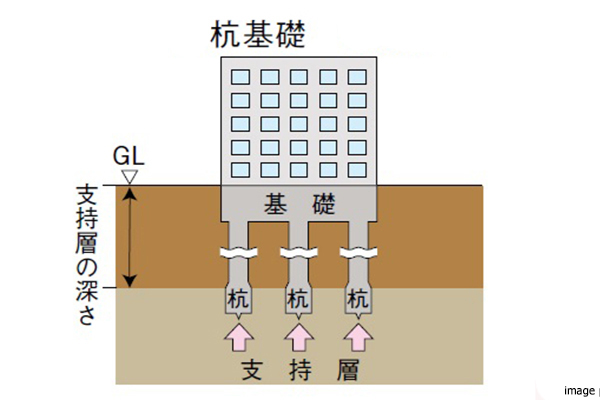

■杭基礎
地中深くに支持層がある場合に、強固な杭を構築して建物を支える工法。工場で製造した既製杭を現場で支持層まで埋め込む、埋め込み杭が採用されています。
※標準貫入試験で調整した地盤（支持層）の地盤面からの深さを表します。
■杭基礎
地中深くに支持層がある場合に、強固な杭を構築して建物を支える工法。工場で製造した既製杭を現場で支持層まで埋め込む、埋め込み杭が採用されています。
地盤と構造

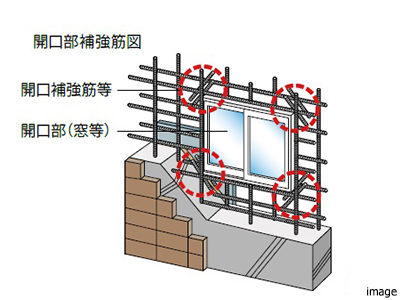

開口部の補強
開口部（柱・梁に近接している隅部を除く）の四隅の部分は、ひび割れが発生しやすいため、その四隅に補強筋が採用されています。
※柱・梁・スラブとの接合部および耐震スリット部は除きます。
※柱・梁・スラブとの接合部および耐震スリット部は除きます。

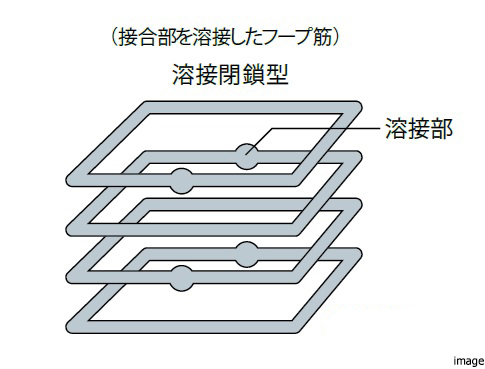

粘り強さをアップする配筋方法
建物の柱に巻いている鉄筋を溶接閉鎖型とし、柱に粘りが持たされています。
※柱梁接合部及び間柱を除きます。
※柱梁接合部及び間柱を除きます。

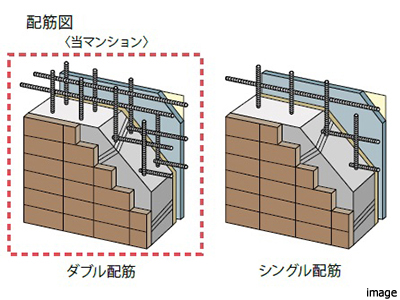

耐力壁・床スラブをダブル配筋
耐力壁と床スラブの配筋をダブル配筋とし、強度が確保されています。

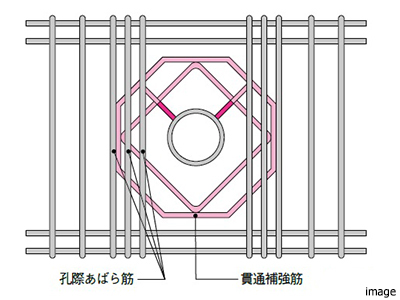

梁貫通孔補強
ダクトなどの配管を梁に通すため、梁に孔をあけることがありますが、その貫通箇所は補強が行われます。通常、貫通する孔径の大きさなどにより補強方法はバラバラになりますが、建材メーカーとあらかじめ配筋補強方法などを規定し、確実な施工ができるように取り組まれています。
※地中梁の補強方法は異なります。
※地中梁の補強方法は異なります。

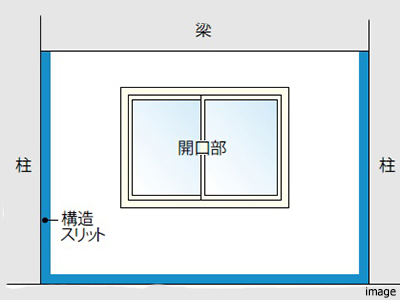

構造スリット
地震時に、柱などの主要構造部に過度な力を与えないよう、柱などと壁の縁を切るため、構造スリットが設けられています。構造スリットはコンクリートを流しこむ際、コンクリートの圧力によって曲がってしまう場合があります。建材メーカーと構造スリットの製品・施工方法などをあらかじめ規定し、精度の高い施工を行えるように取り組まれています。

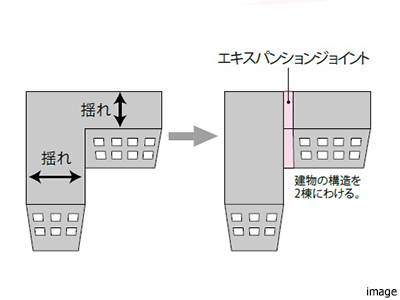

エキスパンション
ジョイント
建物の平面形がL字、建物の立面形がひな壇状など、形体が不整形な建物は、地震時に建物がねじれてしまい大きな損傷を受けるおそれがあります。その対策として、複数の比較的整形なブロックに分離して、建物同士をつなぐエキスパンションジョイントが設置されています。また、構造計算に基づく建物の最大揺れ幅に対して、渡り廊下のエキスパンションジョイント部の床はもちろん、壁・天井においても、地震時にはその揺れ幅に追随する商品が採用されています。
建物の耐久性～構造体における対策～

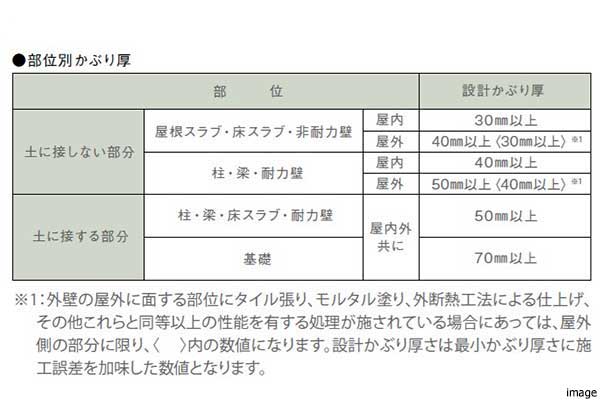

鉄筋コンクリートのかぶり厚
コンクリートはアルカリ性のため、大気中の物質に影響を受けて中性化していきます。この現象が極度に進むとコンクリート内の鉄筋が錆びて膨張し、鉄筋が外側のコンクリートを押し出し、破損の原因となります。その対策として、鉄筋を覆うコンクリートの厚さ（かぶり厚）に、左記の表の基準が適用されています。

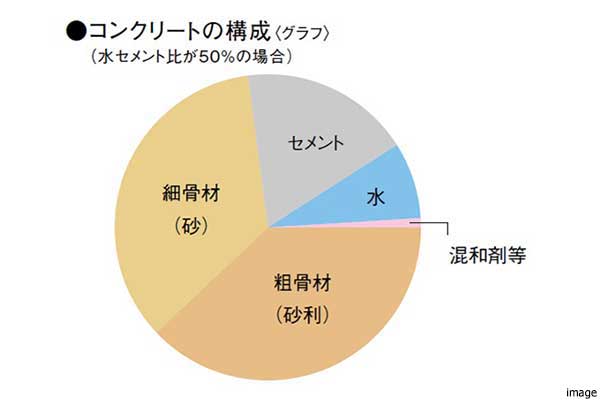

水セメント比
水セメント比＝50％以下（対象部位は住棟（住宅を含む建物）となります）
コンクリートを作る時のセメントに対して加える水の量の比のことをいいます。コンクリートに含まれる水の比率が高いと、乾燥して固まった際の収縮が大きく、ひび割れが起きやすくなります。
コンクリートを作る時のセメントに対して加える水の量の比のことをいいます。コンクリートに含まれる水の比率が高いと、乾燥して固まった際の収縮が大きく、ひび割れが起きやすくなります。
コンクリート品質
住宅性能表示制度を踏まえ、以下の基準とされています。
●スランプ（※1）（※2） 21cm 以下（コンクリート強度≦42N/ｍ㎡） 23cm以下（コンクリート強度＞42N/ｍ㎡）
●単位水量 185kg/m 3以下
●空気量 4.5±1.5％
●コンクリート施工計画-JASS5（日本建築学会標準仕様書：鉄筋コンクリート工事編）に準拠
※1：これらと同等以上の材料分離抵抗が認められるものにあってはこの限りではありません。

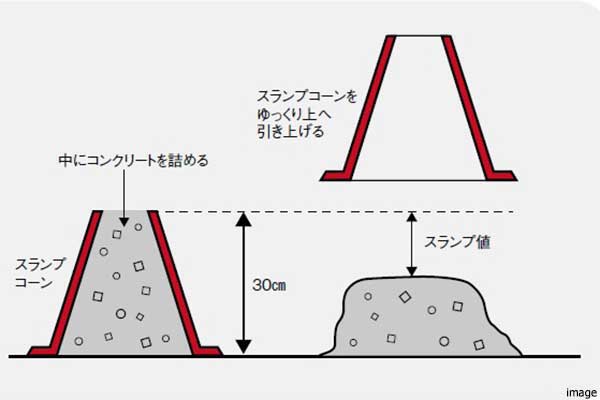

※2：スランプ値とは、コンクリートの柔らかさを表す値であり、大きさの決まったスランプコーンという器具に詰めたコンクリートが、コーンを引き抜いた後に最初の高さからどのくらい下がるかを測定することで求めることができます。
※コンクリート強度が36N/mm2超の場合は、国土交通大臣の認定条件に準拠。
●スランプ（※1）（※2） 21cm 以下（コンクリート強度≦42N/ｍ㎡） 23cm以下（コンクリート強度＞42N/ｍ㎡）
●単位水量 185kg/m 3以下
●空気量 4.5±1.5％
●コンクリート施工計画-JASS5（日本建築学会標準仕様書：鉄筋コンクリート工事編）に準拠
※1：これらと同等以上の材料分離抵抗が認められるものにあってはこの限りではありません。
※2：スランプ値とは、コンクリートの柔らかさを表す値であり、大きさの決まったスランプコーンという器具に詰めたコンクリートが、コーンを引き抜いた後に最初の高さからどのくらい下がるかを測定することで求めることができます。
※コンクリート強度が36N/mm2超の場合は、国土交通大臣の認定条件に準拠。
※コンクリートについての説明は、住棟（住宅を含む建物）の壁、床、柱、梁、基礎等に使用されているコンクリートについてのものであり、電気室やゴミ置場等の付属建物、機械式駐車場ピット等の工作物、外構の塀や擁壁、花壇の基礎等、その他エントランスアプローチや駐輪場等土間や杭に使用されるコンクリートは対象外となります。
